Brûleur de chaudière fioul : pannes et entretien

Le brûleur de chaudière fioul aspire le combustible dans la cuve, le pulvérise en fin brouillard, le mélange à l’air soufflé par un ventilateur puis l’enflamme sous l’œil d’une cellule. Au moindre défaut, son coffret coupe tout et passe en sécurité. L’entretien annuel, obligatoire, limite ces arrêts et repère les pièces fatiguées avant l’hiver.

Brûleur de chaudière fioul : du gicleur à la flamme

Sur une chaudière fioul de maison, le brûleur est un bloc rapporté sur la façade du corps de chauffe : un brûleur à air soufflé, dit aussi brûleur pulsé, où le fioul est pulvérisé sous pression puis mêlé à un courant d’air forcé.

Pompe, filtre et électrovanne

Le fioul quitte la cuve par une conduite, traverse un filtre qui retient l’eau et les impuretés, puis rejoint la pompe, qui le porte à une pression stable. Une électrovanne pilotée par le coffret ouvre ensuite le passage vers le gicleur. Deux montages coexistent :

• le bitube, avec un tuyau d’aspiration et un tuyau de retour vers la cuve ;
• le monotube, à conduite unique, souvent complété par un purgeur-dégazeur qui chasse les bulles d’air.

Gicleur et tête de combustion

Au bout de la ligne de fioul est vissé le gicleur, une petite buse en laiton qui transforme le liquide sous pression en un cône de gouttelettes très fines. Son débit, son angle et la forme de son cône correspondent à un brûleur et à une puissance donnés.

Autour de lui, la tête de combustion mêle ce brouillard à l’air du ventilateur, dont le débit se règle par un volet. Trop peu d’air, et la flamme fume puis encrasse le foyer. Trop d’air, et la chaleur file dans le conduit.

Électrodes, cellule et coffret

Deux électrodes isolées par des porcelaines reçoivent la haute tension d’un transformateur et font jaillir un arc devant le gicleur. Une cellule détecte la lumière de la flamme et renseigne le coffret de sécurité, le boîtier qui commande la séquence. À chaque demande de chaleur, l’ordre reste le même :

1. le moteur démarre et le ventilateur balaie le foyer ;
2. l’arc d’allumage s’établit ;
3. l’électrovanne s’ouvre et le brouillard de fioul s’enflamme ;
4. la cellule doit voir la flamme avant la fin du temps de sécurité ;
5. la flamme reste surveillée tant que le brûleur tourne.

Si la cellule ne voit rien à temps, ou si la flamme s’éteint en marche, le coffret ferme l’électrovanne et se bloque, voyant rouge allumé sur le bouton de réarmement.

Panne et mise en sécurité : que vérifier avant de réarmer

Le voyant rouge ne désigne aucune pièce : il signale que le coffret n’a pas obtenu de flamme, ou l’a perdue. Le réarmement se tente une fois. Si le blocage revient, insister aggrave la situation, car chaque essai manqué peut laisser du fioul imbrûlé dans un foyer chaud. Mieux vaut couper l’alimentation de la chaudière et appeler le chauffagiste.

Les contrôles à la portée de l’occupant

Une partie des blocages se repère sans outil ni démontage :

• une cuve presque vide, dont la pompe aspire les dépôts du fond ;
• la vanne d’arrêt du fioul restée fermée après une livraison ;
• un interrupteur de chaufferie ou un disjoncteur coupé ;
• une régulation qui ne demande pas de chaleur ;

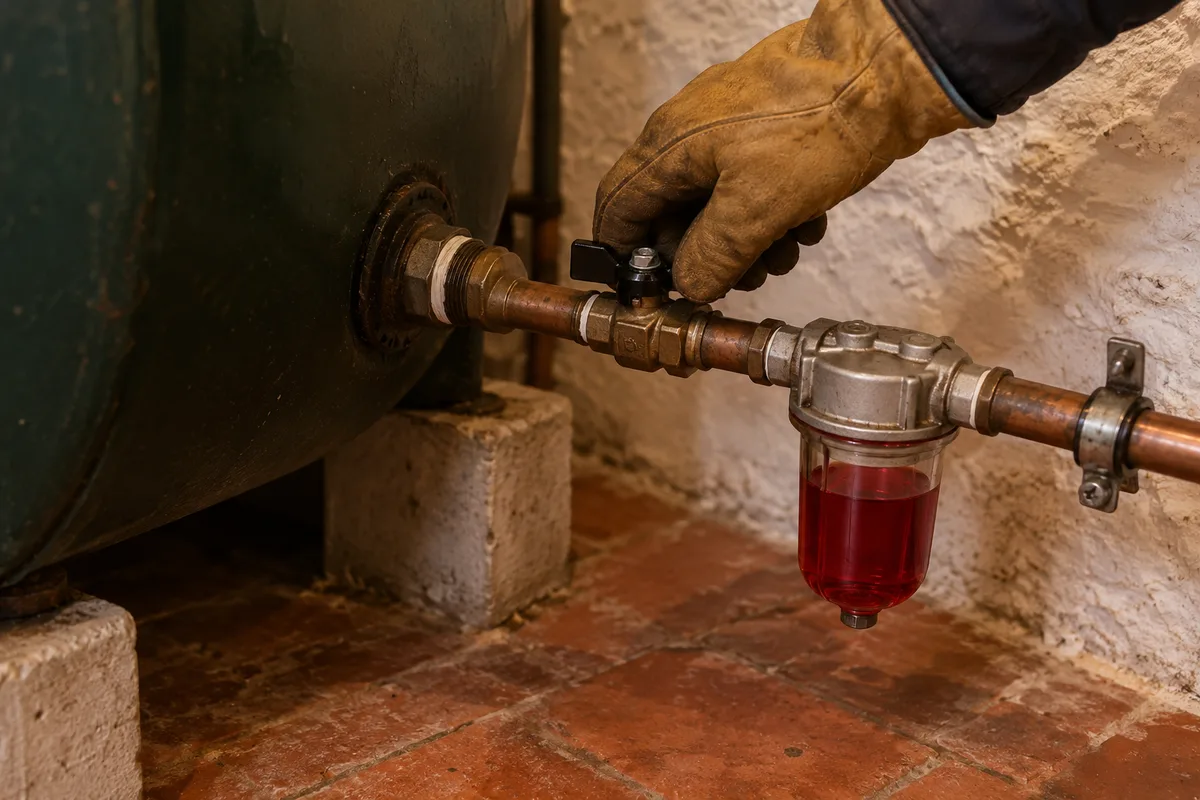

• un filtre dont le bol transparent montre de l’eau ou un dépôt sombre ;
• par grand froid, une conduite extérieure où le fioul a figé.

Les pannes qui reviennent en dépannage

Quand ces points sont en ordre, la cause se cache dans le brûleur lui-même :

• un gicleur bouché ou usé, avec flamme instable, suie et démarrages ratés ;
• des électrodes encrassées, déplacées ou aux porcelaines fêlées ;
• de la suie sur la cellule de flamme, devenue aveugle face à une flamme présente ;
• un raccord desserré sur l’aspiration, qui laisse entrer de l’air ;
• une pompe fatiguée, une électrovanne bloquée ou un transformateur hors service ;
• un moteur qui peine à démarrer.

Ces réparations relèvent d’un professionnel. Odeur de fioul, suie autour de la porte du foyer ou démarrage qui claque imposent l’arrêt de la chaudière en attendant son passage.

L’entretien annuel du brûleur : ce que dit le texte

L’obligation figure dans le Code de l’environnement. Son article R. 224-41-4 vise les chaudières à combustible gazeux, liquide ou solide d’une puissance nominale comprise entre 4 et 400 kW, ce qui inclut une chaudière fioul de maison. Les articles suivants fixent le cadre :

• une visite chaque année civile, par une personne qualifiée au sens de la loi du 5 juillet 1996 sur l’artisanat ;
• pour une chaudière individuelle, à l’initiative de l’occupant, sauf stipulation contraire du bail ;
• pour un appareil neuf ou remplacé, une première visite au plus tard l’année civile suivante ;
• une attestation établie sous quinze jours, à conserver au moins deux ans.

Un arrêté du 15 septembre 2009, modifié en 2020 et en 2022, détaille cet entretien annuel. Pour le fioul, il renvoie à la norme NF X50-011, consacrée aux chaudières domestiques à brûleur à pulvérisation, et ajoute une évaluation du rendement et des oxydes d’azote émis.

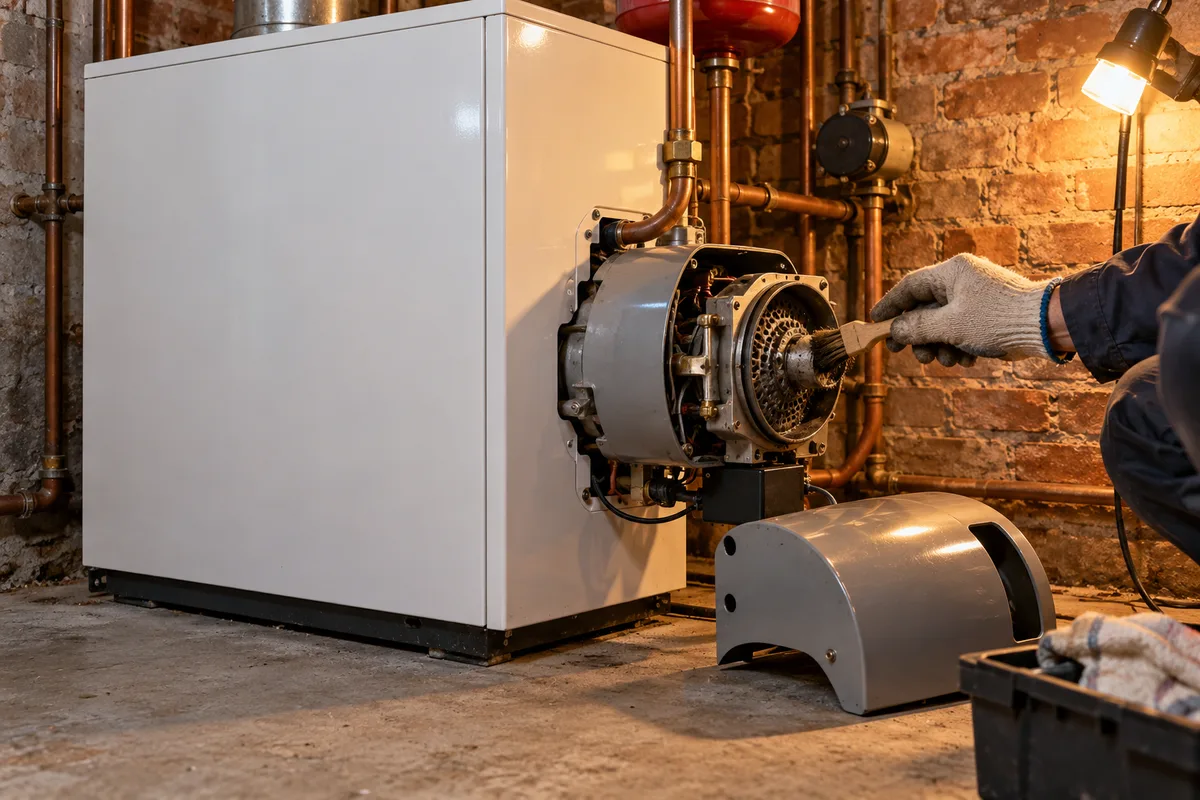

Le travail du technicien sur le brûleur

En pratique, l’intervention sur le brûleur fioul suit un fil assez constant :

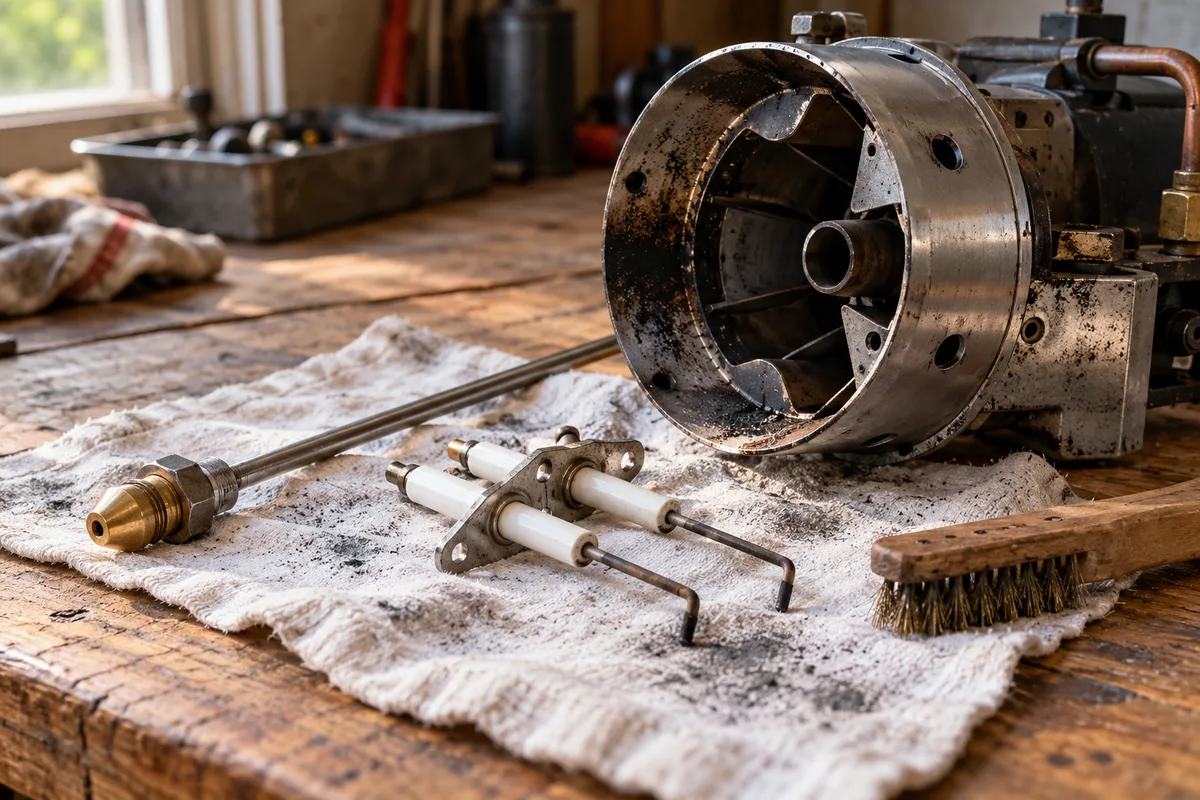

• dépose du capot et de la ligne gicleur, nettoyage de la tête ;
• gicleur contrôlé, remplacé s’il est usé par une pièce de même calibre ;
• électrodes nettoyées et réglées, cellule nettoyée ;
• filtre de ligne changé ou nettoyé ;
• pression de pompe contrôlée, air de combustion réglé ;
• parcours de fumées nettoyés, puis analyse de combustion à chaud.

Le monoxyde de carbone, mesuré dans la pièce

L’arrêté impose une mesure du monoxyde de carbone dans l’air de la pièce, chaudière en marche depuis au moins trois minutes. L’attestation reprend l’une de trois conclusions :

• sous 10 ppm, situation normale ;
• de 10 à 50 ppm, anomalie qui impose de vérifier le tirage du conduit et la ventilation du local ;
• à partir de 50 ppm, danger grave et imminent : la chaudière reste à l’arrêt jusqu’à la recherche du défaut.

L’attestation, carte d’identité du brûleur

La date, la marque et le modèle du brûleur à air soufflé figurent sur l’attestation d’entretien, avec la date du dernier ramonage quand elle est connue. Rangées ensemble, les attestations retracent l’âge réel du brûleur, souvent différent de celui du corps de chauffe.

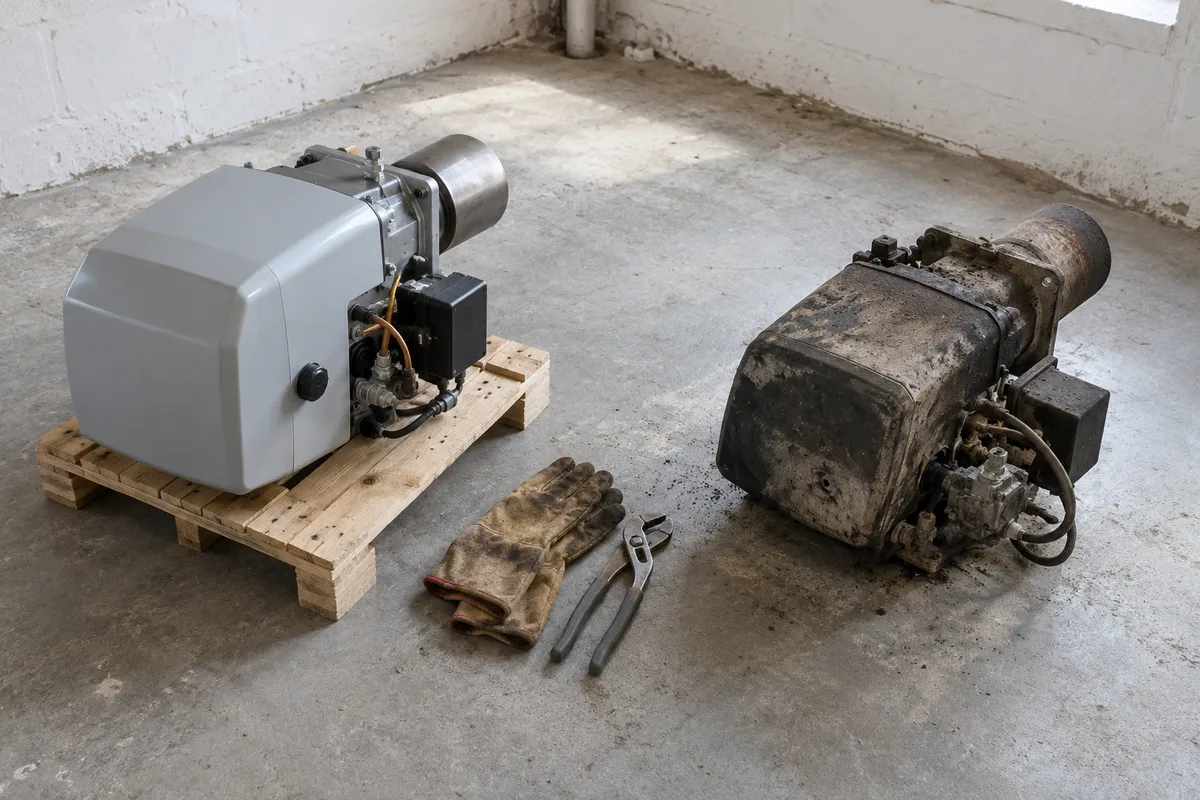

Remplacer le brûleur ou toute la chaudière ?

Un brûleur se change sans toucher au corps de chauffe, et l’arrêté de 2009 range son renouvellement parmi les conseils possibles de l’attestation. Ces conseils restent indicatifs : aucun investissement n’est obligatoire, sauf teneur anormale en monoxyde de carbone. Le changement du seul brûleur se discute quand :

• le corps de chauffe est sain, sans fuite ni corrosion avancée ;
• les pannes touchent des organes différents d’une saison à l’autre ;
• les pièces du modèle en place deviennent introuvables.

Le tableau d’émissions de l’arrêté mesure l’écart entre générations : sous 150 kW, une chaudière fioul à brûleur flamme jaune y est comptée à 140 mg d’oxydes d’azote par kWh, contre 90 avec un brûleur flamme bleue. Le nouveau brûleur de chaudière doit convenir au foyer existant. Un corps fissuré ou rongé par la corrosion, lui, condamne l’ensemble.

Ce que fixe le Code de la construction

Changer la chaudière entière obéit à une autre règle. L’article R. 171-13 du Code de la construction et de l’habitation n’autorise l’installation d’un équipement de chauffage dans un bâtiment existant que si chaque énergie utilisée reste sous 300 gCO2eq par kWh PCI, hors appareil de secours. À son entrée en vigueur, en juillet 2022, le service public avait présenté ce plafond comme la fin des nouvelles chaudières au fioul.

Deux exceptions existent : une impossibilité technique liée à des servitudes ou au droit des sols, ou l’absence de réseau de chaleur et de gaz doublée d’un renforcement nécessaire du réseau électrique public. Une longère du plateau de Caux, loin du gaz, n’entre donc pas dans la seconde sur ce seul motif.

Le texte vise l’installation d’un équipement, pas la réparation d’une chaudière en place. Modifié par un décret du 12 septembre 2026, il s’applique, dans sa version actuelle, aux travaux engagés après le 1er janvier 2027 : le devis gagne à préciser la règle retenue pour la date du chantier.

Pour la suite, l’arbitrage entre chaudière et pompe à chaleur se raisonne selon l’isolation et les émetteurs de la maison, et la chronologie d’un chantier de chauffage aide à caler devis, dépose et mise en service. Côté cuve, France Rénov’ décrit une vidange, un nettoyage des parois, un dégazage puis une neutralisation au sable ou au béton, avant découpe.

Entre deux visites, les habitudes qui évitent les arrêts

Quatre réflexes espacent les blocages :

• Réserver l’entretien en fin d’été, avant la reprise du chauffage.
• Commander le fioul sans attendre que la cuve touche le fond.
• Garder la chaufferie sèche et dégagée, amenée d’air libre.
• Noter la date de chaque mise en sécurité, un indice précieux pour le dépanneur.

Reste à confier la chaudière à une entreprise sérieuse : les repères pour sélectionner un chauffagiste autour d’Yvetot valent aussi pour un contrat d’entretien.

Questions sur le brûleur fioul

Combien de temps dure un brûleur de chaudière fioul ?

Aucune durée de référence ne fait foi : la longévité dépend des heures de fonctionnement, du suivi et de la propreté du fioul. Un brûleur entretenu chaque année voit ses pièces d’usure remplacées au fil des visites. Les signes de fin de vie parlent davantage qu’un âge : pannes répétées sur des organes différents, pièces introuvables, réglage qui ne tient plus. La date du brûleur en place figure sur l’attestation d’entretien.

Faut-il changer le gicleur à chaque visite ?

Le gicleur est une pièce d’usure : le passage du fioul élargit peu à peu son orifice et les impuretés finissent par le boucher. Beaucoup de techniciens le remplacent à chaque entretien, d’autres le gardent s’il pulvérise encore bien. La référence, elle, ne se discute pas : débit, angle et type de cône doivent suivre la notice du brûleur. Un gicleur plus gros augmente la puissance et peut faire fumer la chaudière.

Comment relancer le brûleur après une panne de fioul ?

Après une cuve vide, le brûleur repart rarement seul. Le fioul livré doit d’abord reposer, le temps que les boues remuées retombent, puis l’air entré dans la conduite et la pompe doit être purgé, ce que certains montages font presque seuls. Un seul réarmement se tente ensuite. Si le coffret se bloque de nouveau, des dépôts aspirés au fond de la cuve ont pu colmater le filtre : son contrôle revient alors à un professionnel.
